تفاصيل المنتج:
|
| مقاوم للهب: | نعم.. | توفير حماية الختم والضغط: | كابلات 1-،3 النواة |
|---|---|---|---|
| الأصل: | CN (الأصل) | الشعار: | يمكن أن تفعل العادة |
| المواد: | عبر ربط البولي أوليفين | وقت التنفيذ: | 3-7 أيام |
| نوع العازل: | وصلات الانكماش الحراري | مقاومة للأشعة فوق البنفسجية: | نعم.. |
| إبراز: | المفاصل المتقلصة الحرارية ذات الـ 3 نواة,42 كيلو فولت المفاصل التقلص الحراري,المفاصل المتقلصة للحرارة للكابلات,42KV Heat Shrink Joints,MV Cables Heat Shrink Joints |
||

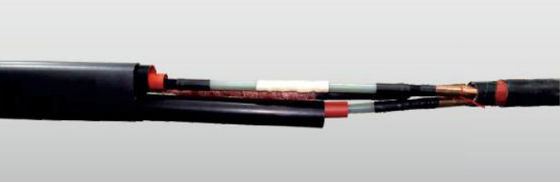

مفاصل تضييق حرارة ذات 1 و 3 نواة للكابلات المتحركة حتى 42 كيلو فولت
تم تصميم هذا المفاصل للكابلات المزودة من البوليمر المزودة من النواة الواحدة أو الثلاثة حتى 35 كيلو فولت.
أنبوب التحكم في الإجهاد، جنبا إلى جنب مع مسطح تخفيف الإجهاد، يستخدم لتسوية الحقل الكهربائي في أطراف شاشة الكابل.أنبوب العزل المتقلص الحرارية يوفر سمك العزل ثابت على العزل الأساسي.
يتم اعتماد أنبوب طبقة مزدوجة مضادة للحرارة للمساعدة في ضمان واجهة خالية من الفراغ بين العزل والشاشة. الشبكة النحاسية الملفوفة حول المنطقة المشتركة تعيد بناء الشاشة المعدنية.إما لحام أو اتصال الأرض بدون لحام متاح لتوفير استمرارية الشاشة عبر المفصليتم الختم الخارجي والحماية بواسطة أنبوب ضيق الحرارة مغلف باللصق.

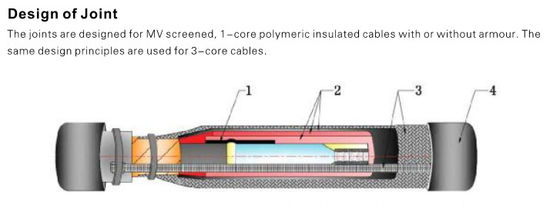

1التحكم في الإجهاد الكهربائي
أنبوب التحكم في الإجهاد، جنبا إلى جنب مع مسطح تخفيف الإجهاد، يستخدم لتسوية الحقل الكهربائي في أطراف شاشة الكابل.
2العزل والشاشة
أنبوب العزل المتقلص الحراري يوفر سمك عزل ثابت لتلبية أو تجاوز ذلك من الكابل.يتم أيضا اعتماد أنبوب طبقة مزدوجة شبه موصل / العزل العازل الحرارية للمساعدة في ضمان واجهة خالية من الفراغ بين العزل والشاشة.
3. الحماية المعدنية
الشبكة النحاسية الملفوفة حول منطقة المفاصل تعيد بناء الشاشة المعدنية. إما ربط الأرض باللحام أو بدون لحام متاح لتوفير استمرارية الشاشة عبر المفصل.
4الختم الخارجي والحماية
يتم الختم الخارجي والحماية بواسطة أنبوب ملصق مغطى بالصمغ ، يقلص الحرارة. ويوفر الحماية الميكانيكية والمقاومة الكيميائية كما هو متوقع من غطاء الكابل.
• المصنوع من البوليوليفين المتقاطع
• تتوفر أجهزة الاختراق المقاومة للنار بناء على طلب العميل
• الوفاء بمختلف متطلبات التكوين
• درجة حرارة التقلص: تبدأ عند 90 درجة مئوية، وتستعيد بالكامل عند 130 درجة مئوية.
جدول الاختيار:
RSJY-1المفاصل المستقيمة للكابلات المعزولة البوليمرية ذات النواة الواحدة 6kV ، 10kV ، 20kV ، 30kV و 35kV
تم تصميم هذا المفاصل للكابلات البوليمرية المعزولة من النواة الواحدة حتى 35kV.
| الجهد الاسمي U0,/U(Uم) | القطر العرضي ((ملم2) | المجموعة رقم | (ل) |
| الأبعاد ((ملم) | |||
| 3.6/6 ((7.2) كيلو فولت | 25-50 | 6kVRSJY-1/1 | 820 |
| 70-120 | 6kVRSJY-1/2 | 820 | |
| 150-240 | 6kVRSJY-1/3 | 820 | |
| 300-400 | 6kVRSJY-1/4 | 820 | |
| 500-630 | 6kVRSJY-1/5 | 820 | |
| 800-1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10 ((12) كيلو فولت 6.35/11 ((12) كيلو فولت 8.7/15 ((17.5) كيلو فولت |
25-50 | 10kVRSJY-1/1 | 820 |
| 70-120 | 10kVRSJY-1/2 | 820 | |
| 150-240 | 10kVRSJY-1/3 | 820 | |
| 300-400 | 10kVRSJY-1/4 | 820 | |
| 500-630 | 10kVRSJY-1/5 | 820 | |
| 800-1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20 ((24) كيلو فولت 12.7/22 ((24) كيلو فولت | 35-50 | 20kVRSJY-1/1 | 820 |
| 70-120 | 20kVRSJY-1/2 | 820 | |
| 150-240 | 20kVRSJY-1/3 | 820 | |
| 300-400 | 20kVRSJY-1/4 | 1020 | |
| 500-630 | 20kVRSJY-1/5 | 1020 | |
| 800-1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30 ((36) كيلو فولت 19/33 ((36) كيلو فولت |
35-50 | 30kVRSJY-1/1 | 1100 |
| 70-120 | 30kVRSJY-1/2 | 1100 | |
| 150-240 | 30kVRSJY-1/3 | 1100 | |
| 300-400 | 30kVRSJY-1/4 | 1100 | |
| 500-630 | 30kVRSJY-1/5 | 1100 | |
| 800-1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) كيلو فولت | 50 | 35kVRSJY-1/1 | 1100 |
| 70-120 | 35kVRSJY-1/2 | 1100 | |
| 150-240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) كيلو فولت | 35kVRSJY-1/4 | 1160 | |
| 500-630 | 35kVRSJY-1/5 | 1160 | |
| 800-1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
ملاحظة:
1يجب طلب الموصلات بشكل منفصل
2.RSJY-1 هو للكابلات مع سلك النحاس الشاشة دون درع.
3يجب طلب اتصال الأرض بدون صلصال بشكل منفصل كما يلي:
·بالنسبة للكابلات التي تحتوي على سلك نحاسي ودرع سلكي، أضف اللاحقة-WA.على سبيل المثال،6kVRSJY-1/1-WA.
·بالنسبة للكابلات ذات الشريط النحاسي مع الأسلاك المدرعة، أضف اللاحقة-X.على سبيل المثال، 6kVRSJY-1/1-X.
RSJY-3المفاصل المستقيمة للكابلات المعزولة البوليمرية ذات النواة الثلاثة 6kV ، 10kV ، 20kV ، 30kV و 35kV
تم تصميم هذا المفاصل للكابلات المزدوجة من البوليمر من ثلاثة نواة حتى 35 كيلو فولت
| الجهد الاسمي U0,/U(Uم) | القطر العرضي ((ملم2) | المجموعة رقم | (ل) |
| الأبعاد ((ملم) | |||
| 3.6/6 ((7.2) كيلو فولت | 25-50 | 6kVRSJY-3/1 | 1620 |
| 70-120 | 6kVRSJY-3/2 | 1620 | |
| 150-240 | 6kVRSJY-3/3 | 1620 | |
| 300-400 | 6kVRSJY-3/4 | 1620 | |
| 500-630 | 6kVRSJY-3/5 | 1620 | |
| 6/10 ((12) كيلو فولت 6.35/11 ((12) كيلو فولت 8.7/15 ((17.5) كيلو فولت |
25-50 | 10kVRSJY-3/1 | 1620 |
| 70-120 | 10kVRSJY-3/2 | 1620 | |
| 150-240 | 10kVRSJY-3/3 | 1620 | |
| 300-400 | 10kVRSJY-3/4 | 1620 | |
| 500-630 | 10kVRSJY-3/5 | 1620 | |
| 12/20 ((24) كيلو فولت 12.7/22 ((24) كيلو فولت | 35-50 | 20kVRSJY-3/1 | 1620 |
| 70-120 | 20kVRSJY-3/2 | 1620 | |
| 150-240 | 20kVRSJY-3/3 | 1620 | |
| 300-400 | 20kVRSJY-3/4 | 2320 | |
| 500-630 | 20kVRSJY-3/5 | 2320 | |
| 18/30 ((36) كيلو فولت 19/33 ((36) كيلو فولت |
35-50 | 30kVRSJY-3/1 | 2520 |
| 70-120 | 30kVRSJY-3/2 | 2520 | |
| 150-240 | 30kVRSJY-3/3 | 2520 | |
| 300-400 | 30kVRSJY-3/4 | 2520 | |
| 500-630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) كيلو فولت | 50 | 35kVRSJY-3/1 | 2520 |
| 70-120 | 35kVRSJY-3/2 | 2520 | |
| 150-240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) كيلو فولت | 35kVRSJY-3/4 | 2620 | |
| 500-630 | 35kVRSJY-3/5 | 2620 |
ملاحظة:
1يجب طلب الموصلات بشكل منفصل
2.RSJY-3 هو للكابلات مع سلك النحاس الشاشة دون درع.
3يجب طلب اتصال الأرض بدون صلصال بشكل منفصل كما يلي:
·بالنسبة للكابلات التي تحتوي على سلك نحاسي ودرع سلكي، أضف اللاحقة-WA.على سبيل المثال،6kVRSJY-3/1-WA.
·بالنسبة للكابلات ذات الشاشة النحاسية مع الأسلاك المدرعة، أضف اللاحقة-X.على سبيل المثال، 6kVRSJY-3/1-X.
