تفاصيل المنتج:
|
| Flame-retardant: | Yes | Provide sealing protection and strain: | 1-core ,3-core cables |
|---|---|---|---|
| Origin: | CN(Origin) | Logo: | Custom Can Do |
| Material: | Cross Linked Polyolefin | Lead Time: | 3-7Days |
| Insulator Type: | Heat Shrink Termination | UV Resistant: | Yes |
| Name: | Heat Shrink Termination kit | ||
| إبراز: | كابلات MV الحرارة تقلص الإنهاء,إيقاف التقلص الحراري 42 كيلو فولت,إنهاء كابلات MV,42kV Heat Shrink Termination,MV Cables Termination |
||

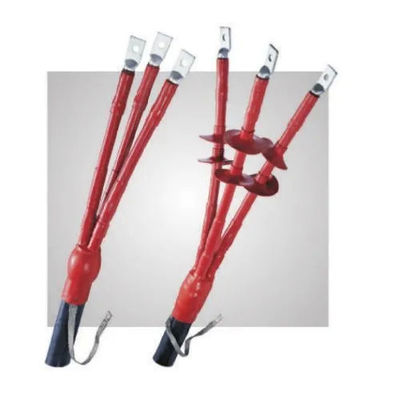

طقم إنهاء انكماش الحرارة لكابلات MV حتى 42 كيلو فولت
تم تصميم مجموعة Terminations لكابلات MV البوليمرية المعزولة من البوليمرية المعزولة التي تصل إلى 35 كيلو فولت.
RSNY-1 إنهاء داخلي للكابلات المعزولة البوليمرية المكونة من 1 كيلو فولت و 10 كيلو فولت و 20 كيلو فولت و 30 كيلو فولت و 35 كيلو فولت
تم تصميم الإنهاء الداخلي لكابلات MV البوليمرية المعزولة البوليمرية المفردة التي تصل إلى 35 كيلو فولت.

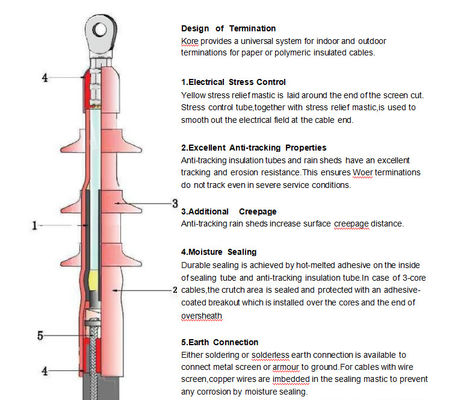

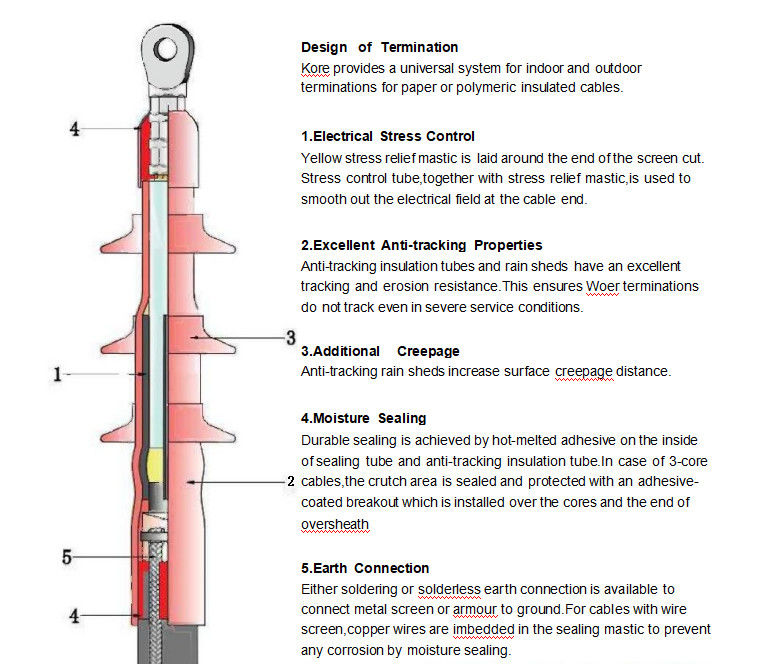

يتم وضع Moxting Mostice الأصفر حول نهاية الشاشة. يتم استخدام أنبوب التحكم في الشاشة ، جنبًا إلى جنب مع Moxting Mostic ، لتنعيم المجال الكهربائي في نهاية شاشة الكابل. أنبوب عزل مضيف وختم أنبوب الختم بين نهاية المفرط وتسخين الكبل.
| الجهد الاسمي ش0،/ش (شم) | المقطع العرضي (مم2) | رقم الطقم | الأبعاد (مم) | رقم رميات المطر | |
| ل | د | ||||
| 3.6/6 (7.2) كيلو فولت | 25-50 | 6kvrsny-1/1 | 800 | 105 | 0 |
| 70-120 | 6kvrsny-1/2 | 105 | |||
| 150-240 | 6KVRSNY-1/3 | 105 | |||
| 300-400 | 6kvrsny-1/4 | 105 | |||
| 500-630 | 6KVRSNY-1/5 | 140 | |||
| 800-1000 | 6kvrsny-1/6 | 140 | |||
| 1200 | 6KVRSNY-1/7 | 140 | |||
| 6/10 (12) كيلو فولت 6.35/11 (12) كيلو فولت 8.7/15 (17.5) كيلو فولت |
25-50 | 10kvrsny-1/1 | 800 | 105 | 0 |
| 70-120 | 10kvrsny-1/2 | 105 | |||
| 150-240 | 10kvrsny-1/3 | 105 | |||
| 300-400 | 10kvrsny-1/4 | 105 | |||
| 500-630 | 10kvrsny-1/5 | 140 | |||
| 800-1000 | 10kvrsny-1/6 | 140 | |||
| 1200 | 10kvrsny-1/7 | 140 | |||
| 12/20 (24) كيلو فولت 12.7/22 (24) كيلو فولت | 35-50 | 20kvrsny-1/1 | 800 | 105 | 2 |
| 70-120 | 20kvrsny-1/2 | 105 | |||
| 150-240 | 20kvrsny-1/3 | 105 | |||
| 300-400 | 20kvrsny-1/4 | 140 | |||
| 500-630 | 20kvrsny-1/5 | 140 | |||
| 800-1000 | 20kvrsny-1/6 | 140 | |||
| 1200 | 20kvrsny-1/7 | 140 | |||
| 18/30 (36) كيلو فولت 19/33 (36) كيلو فولت |
35-50 | 30KVRSNY-1/1 | 800 | 105 | 4 |
| 70-120 | 30KVRSNY-1/2 | 105 | |||
| 150-240 | 30KVRSNY-1/3 | 140 | |||
| 300-400 | 30KVRSNY-1/4 | 140 | |||
| 500-630 | 30KVRSNY-1/5 | 140 | |||
| 800-1000 | 30KVRSNY-1/6 | 140 | |||
| 1200 | 30KVRSNY-1/7 | 140 | |||
| 20.8/36 (42) كيلو فولت | 50 | 35KVRSNY-1/1 | 800 | 140 | 4 |
| 70-120 | 35KVRSNY-1/2 | 140 | |||
| 150-240 | 35KVRSNY-1/3 | 140 | |||
| 26/35 (42) كيلو فولت | 35KVRSNY-1/4 | 140 | |||
| 500-630 | 35KVRSNY-1/5 | 140 | |||
| 800-1000 | 35KVRSNY-1/6 | 140 | |||
| 1200 | 35KVRSNY-1/7 | 140 | |||
ملحوظة:
1. يجب أن يتم طلب الألواح بشكل منفصل.
2.RSNY-1 هو للكابلات مع شاشة الأسلاك النحاسية بدون درع.
3. يجب أن يتم طلب اتصال الأرض بدون حل على النحو التالي:
· بالنسبة للكابلات التي تحتوي على شاشة الأسلاك النحاسية ودروع الأسلاك ، أضف اللاحقة-على سبيل المثال ، 6KVRSNY-1/1-WA.
· بالنسبة للكابلات التي تحتوي على شاشة شريط النحاس مع سلك الدروع ، أضف لاحقة-X.
الإنهاء الخارجي RSWY-1 للكابلات المعزولة البوليمرية المكونة من 1 كيلو فولت و 10 كيلو فولت و 20 كيلو فولت و 30 كيلو فولت و 35 كيلو فولت
تم تصميم الإنهاء في الهواء الطلق لكابلات MV البوليمرية المعزولة البوليمرية المفردة التي تصل إلى 35 كيلو فولت.
يتم وضع Moxting Mostice الأصفر حول نهاية الشاشة. يتم استخدام أنبوب التحكم في الشاشة ، جنبًا إلى جنب مع Moxting Mostic ، لتنعيم المجال الكهربائي في نهاية شاشة الكابل. أنبوب عزل مضيف وختم أنبوب الختم بين نهاية المفرط وتسخين الكبل.
| الجهد الاسمي ش0،/ش (شم) | المقطع العرضي (مم2) | رقم الطقم | الأبعاد (مم) | رقم رميات المطر | |
| ل | د | ||||
| 3.6/6 (7.2) كيلو فولت | 25-50 | 6kvrswy-1/1 | 800 | 105 | 3 |
| 70-120 | 6kvrswy-1/2 | 105 | |||
| 150-240 | 6kvrswy-1/3 | 105 | |||
| 300-400 | 6kvrswy-1/4 | 105 | |||
| 500-630 | 6kvrswy-1/5 | 140 | |||
| 800-1000 | 6kvrswy-1/6 | 140 | |||
| 1200 | 6kvrswy-1/7 | 140 | |||
| 6/10 (12) كيلو فولت 6.35/11 (12) كيلو فولت 8.7/15 (17.5) كيلو فولت |
25-50 | 10kvrswy-1/1 | 800 | 105 | 3 |
| 70-120 | 10kvrswy-1/2 | 105 | |||
| 150-240 | 10kvrswy-1/3 | 105 | |||
| 300-400 | 10kvrswy-1/4 | 105 | |||
| 500-630 | 10kvrswy-1/5 | 140 | |||
| 800-1000 | 10kvrswy-1/6 | 140 | |||
| 1200 | 10kvrswy-1/7 | 140 | |||
| 12/20 (24) كيلو فولت 12.7/22 (24) كيلو فولت | 35-50 | 20kvrswy-1/1 | 800 | 105 | 4 |
| 70-120 | 20kvrswy-1/2 | 105 | |||
| 150-240 | 20kvrswy-1/3 | 105 | |||
| 300-400 | 20kvrswy-1/4 | 140 | |||
| 500-630 | 20kvrswy-1/5 | 140 | |||
| 800-1000 | 20kvrswy-1/6 | 140 | |||
| 1200 | 20kvrswy-1/7 | 140 | |||
| 18/30 (36) كيلو فولت 19/33 (36) كيلو فولت |
35-50 | 30kvrswy-1/1 | 800 | 105 | 6 |
| 70-120 | 30kvrswy-1/2 | 105 | |||
| 150-240 | 30kvrswy-1/3 | 140 | |||
| 300-400 | 30kvrswy-1/4 | 140 | |||
| 500-630 | 30kvrswy-1/5 | 140 | |||
| 800-1000 | 30kvrswy-1/6 | 140 | |||
| 1200 | 30kvrswy-1/7 | 140 | |||
| 20.8/36 (42) كيلو فولت | 50 | 35kvrswy-1/1 | 800 | 140 | 6 |
| 70-120 | 35kvrswy-1/2 | 140 | |||
| 150-240 | 35kvrswy-1/3 | 140 | |||
| 26/35 (42) كيلو فولت | 35kvrswy-1/4 | 140 | |||
| 500-630 | 35kvrswy-1/5 | 140 | |||
| 800-1000 | 35kvrswy-1/6 | 140 | |||
| 1200 | 35kvrswy-1/7 | 140 | |||
ملحوظة:
1. يجب أن يتم طلب الألواح بشكل منفصل.
2.RSWY-1 للكابلات مع شاشة الأسلاك النحاسية بدون درع.
3. يجب أن يتم طلب اتصال الأرض بدون حل على النحو التالي:
· بالنسبة للكابلات التي تحتوي على شاشة الأسلاك النحاسية ودروع الأسلاك ، أضف اللاحقة-على سبيل المثال ، 6KVRSWY-1/1-WA.
· بالنسبة للكابلات التي تحتوي على شاشة شريط النحاس مع سلك الدروع ، أضف لاحقة-X.
RSNY-3 إنهاء داخلي للكابلات المعزولة البوليمرية المكونة من 3 نواة 6KV و 10KV و 20KV و 30KV و 35KV
تم تصميم الإنهاء الداخلي لثلاث كابلات MV المعزولة البوليمرية المعزولة حتى 35 كيلو فولت.
يتم وضع Mostic الإجهاد الصفراء حول نهاية قطع الشاشة.
يتم استخدام أنبوب التحكم في الإجهاد ، جنبًا إلى جنب مع مصطين تخفيف الإجهاد ، لتنعيم المجال الكهربائي في نهاية شاشة الكبل. جميع النوى المرحلة مغطاة بأنبوب عزل مضاد للتشويش وأنبوب الختم. تم توفيرها في المجموعة.
| الجهد الاسمي ش0،/ش (شم) | المقطع العرضي (مم2) | رقم الطقم | الأبعاد (مم) | رقم رميات المطر | |
| ل | د | ||||
| 3.6/6 (7.2) كيلو فولت | 25-50 | 6kvrsny-3/1 | 750 | 105 | 0 |
| 70-120 | 6kvrsny-3/2 | 105 | |||
| 150-240 | 6kvrsny-3/3 | 105 | |||
| 300-400 | 6kvrsny-3/4 | 105 | |||
| 500-630 | 6kvrsny-3/5 | 140 | |||
| 6/10 (12) كيلو فولت 6.35/11 (12) كيلو فولت 8.7/15 (17.5) كيلو فولت |
25-50 | 10kvrsny-3/1 | 750 | 105 | 0 |
| 70-120 | 10kvrsny-3/2 | 105 | |||
| 150-240 | 10kvrsny-3/3 | 105 | |||
| 300-400 | 10kvrsny-3/4 | 105 | |||
| 500-630 | 10kvrsny-3/5 | 140 | |||
| 12/20 (24) كيلو فولت 12.7/22 (24) كيلو فولت | 35-50 | 20kvrsny-3/1 | 900 | 105 | 6 |
| 70-120 | 20kvrsny-3/2 | 105 | |||
| 150-240 | 20kvrsny-3/3 | 105 | |||
| 300-400 | 20kvrsny-3/4 | 140 | |||
| 500-630 | 20kvrsny-3/5 | 140 | |||
| 18/30 (36) كيلو فولت 19/33 (36) كيلو فولت |
35-50 | 30KVRSNY-3/1 | 1100 | 105 | 12 |
| 70-120 | 30KVRSNY-3/2 | 105 | |||
| 150-240 | 30KVRSNY-3/3 | 140 | |||
| 300-400 | 30KVRSNY-3/4 | 140 | |||
| 500-630 | 30KVRSNY-3/5 | 140 | |||
| 20.8/36 (42) كيلو فولت | 50 | 35KVRSNY-3/1 | 1100 | 140 | 12 |
| 70-120 | 35KVRSNY-3/2 | 140 | |||
| 150-240 | 35KVRSNY-3/3 | 140 | |||
| 26/35 (42) كيلو فولت | 35KVRSNY-3/4 | 140 | |||
| 500-630 | 35KVRSNY-3/5 | 140 | |||
ملحوظة:
1. يجب أن يتم طلب الألواح بشكل منفصل.
2.RSNY-3 هو للكابلات مع شاشة الأسلاك النحاسية بدون درع.
3. يجب أن يتم طلب اتصال الأرض بدون حل على النحو التالي:
· بالنسبة للكابلات التي تحتوي على شاشة الأسلاك النحاسية ودروع الأسلاك ، أضف اللاحقة-على سبيل المثال ، 6KVRSNY-3/1-WA.
· بالنسبة للكابلات التي تحتوي على شاشة شريط النحاس مع سلك الدروع ، أضف لاحقة-X.
RSWY-3 إنهاء في الهواء الطلق للكابلات المعزولة البوليمرية المكونة من 3 نواة 6KV و 10KV و 20KV و 30KV و 35KV
تم تصميم الإنهاء في الهواء الطلق لثلاثة كابلات MV المعزولة البوليمرية المعزولة حتى 35 كيلو فولت.
يتم وضع Mostic الإجهاد الصفراء حول نهاية قطع الشاشة.
يتم استخدام أنبوب التحكم في الإجهاد ، جنبًا إلى جنب مع مصطين تخفيف الإجهاد ، لتنعيم المجال الكهربائي في نهاية شاشة الكبل. جميع النوى المرحلة مغطاة بأنبوب عزل مضاد للتشويش وأنبوب الختم. تم توفيرها في المجموعة.
| الجهد الاسمي ش0،/ش (شم) | المقطع العرضي (مم2) | رقم الطقم | الأبعاد (مم) | رقم رميات المطر | |
| ل | د | ||||
| 3.6/6 (7.2) كيلو فولت | 25-50 | 6kvrswy-3/1 | 900 | 105 | 6 |
| 70-120 | 6kvrswy-3/2 | 105 | |||
| 150-240 | 6kvrswy-3/3 | 105 | |||
| 300-400 | 6kvrswy-3/4 | 105 | |||
| 500-630 | 6kvrswy-3/5 | 140 | |||
| 6/10 (12) كيلو فولت 6.35/11 (12) كيلو فولت 8.7/15 (17.5) كيلو فولت |
25-50 | 10kvrswy-3/1 | 900 | 105 | 6 |
| 70-120 | 10kvrswy-3/2 | 105 | |||
| 150-240 | 10kvrswy-3/3 | 105 | |||
| 300-400 | 10kvrswy-3/4 | 105 | |||
| 500-630 | 10kvrswy-3/5 | 140 | |||
| 12/20 (24) كيلو فولت 12.7/22 (24) كيلو فولت | 35-50 | 20kvrswy-3/1 | 900 | 105 | 12 |
| 70-120 | 20kvrswy-3/2 | 105 | |||
| 150-240 | 20kvrswy-3/3 | 105 | |||
| 300-400 | 20kvrswy-3/4 | 140 | |||
| 500-630 | 20kvrswy-3/5 | 140 | |||
| 18/30 (36) كيلو فولت 19/33 (36) كيلو فولت |
35-50 | 30kvrswy-3/1 | 1100 | 105 | 18 |
| 70-120 | 30kvrswy-3/2 | 105 | |||
| 150-240 | 30kvrswy-3/3 | 140 | |||
| 300-400 | 30kvrswy-3/4 | 140 | |||
| 500-630 | 30kvrswy-3/5 | 140 | |||
| 20.8/36 (42) كيلو فولت | 50 | 35kvrswy-3/1 | 1100 | 140 | 18 |
| 70-120 | 35kvrswy-3/2 | 140 | |||
| 150-240 | 35kvrswy-3/3 | 140 | |||
| 26/35 (42) كيلو فولت | 35kvrswy-3/4 | 140 | |||
| 500-630 | 35kvrswy-3/5 | 140 | |||
ملحوظة:
1. يجب أن يتم طلب الألواح بشكل منفصل.
2.RSWY-3 مخصص للكابلات مع شاشة الأسلاك النحاسية بدون درع.
3. يجب أن يتم طلب اتصال الأرض بدون حل على النحو التالي:
· بالنسبة للكابلات التي تحتوي على شاشة الأسلاك النحاسية ودروع الأسلاك ، أضف اللاحقة-على سبيل المثال ، 6kvrswy-3/1-wa.
· بالنسبة للكابلات التي تحتوي على شاشة الشريط النحاسي مع سلك الدروع ، أضف لاحقة-X.
